Warmgewalzter Complexphasen-Stahl
Stahlsorte | Vergleichsgüte DIN EN 10152, 10338, 10346 / VDA 239-100 |
DICKE1 von _ bis in mm |
BREITE1 von _ bis in mm |
---|---|---|---|
CP-W® 660Y760T | HDT760C / HR660Y760T-CP | 1,70 – 5,00 | 70 – 1.400 |
CP-W® 800 | - | 1,70 – 5,00 | 70 – 1.400 |
Werkstoffcharakteristik

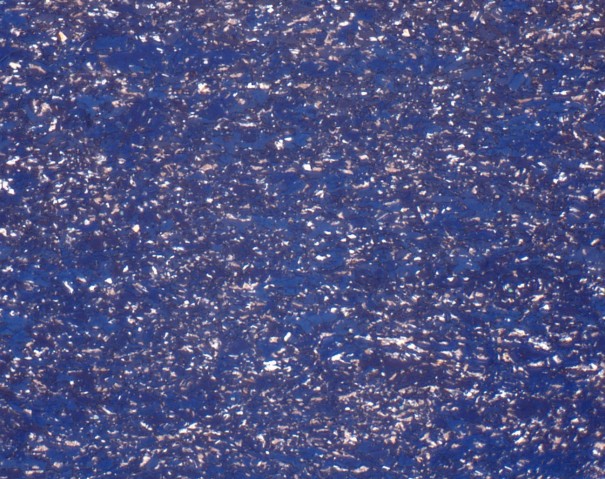

Aufgrund der ausgewählten chemischen Zusammensetzung und eines besonderen Warmwalzverfahrens weist Complexphasen-Stahl eine extrem feine Mikrostruktur auf, die in der komplexen Wirkung mit den aufeinander abgestimmten Gefügeanteilen und der Ausscheidungshärtung eine besonders attraktive Eigenschaftskombination von hoher Festigkeit und Verschleißfestigkeit mit guter Kaltumform- und Schweißeignung ergibt.
Wärmebehandlung
Eine Wärmebehandlung von warmgewalzten Complexphasen-Stählen bei 500 bis 700 °C kann zur Streckgrenzensteigerung um bis zu 100 MPa genutzt werden (z. B. 680 °C, Haltezeit im Salzbad 0,7 min / mm Blechdicke). Darüber hinaus lassen sich bei vergleichbaren Bauteileigenschaften durch Umformung im Temperaturbereich zwischen 550 und 650 °C komplexe Teile herstellen.
Downloads
Entdecken Sie auch unseren warmgewalzten Chassis-Stahl CH-W® mit optimierter Lochaufweitung.
