Weniger ist mehr: das große Potenzial von Door Rings für den automobilen Leichtbau

Door-Ring

Karosseriestrukturen werden heute effizienter gedacht – ohne Abstriche beim wirtschaftlichen Leichtbau. Ein aktuelles Projekt von thyssenkrupp Steel und Baosteel Tailored Blanks zeigt, wie leistungsstarke Door Rings bis zu acht verschiedene Einzelteile ersetzen können.

Die automobile Welt steht unter Strom – und das nicht nur wegen der zunehmenden Menge elektrischer Antriebe. Auch im Karosseriebau ist jede Menge Bewegung. Getrieben durch die Anforderungen an mehr Prozesseffizienz ohne Einbußen in puncto Crashsicherheit und wirtschaftlichen Leichtbau setzen Fahrzeughersteller zunehmend auf integrierte Bauteilkonzepte. Als langjähriger Werkstofflieferant und -experte der Automobilindustrie treibt thyssenkrupp Steel diese Entwicklung unter der Bezeichnung „InPart Solutions“ aktiv voran. Exemplarisch dafür steht ein aktuelles gemeinsames Kooperationsprojekt mit Baosteel Tailored Blanks am Standort Duisburg.

Komplexität in der Karosserien wird reduziert

Die Idee der Kooperationspartner ist ebenso simpel wie wirkungsvoll: Statt viele Einzelbauteile aufwendig zu fügen, entsteht aus einer einzigen Platine ein maßgeschneiderter Strukturträger für die äußere Seitenwand – der sogenannte Door Ring, der inklusive A-, B- und C-Säule den Rahmen für die später eingesetzten Türen eines Fahrzeugs bildet. „In Simulationen mit unserer selectrify® Referenzkarosserie der Kompakt-Klasse konnten wir nachweisen, dass so bis zu acht Einzelkomponenten in der Fahrzeugstruktur integriert werden können“, erklärt Dr. Thomas Böttcher, Leiter Anwendungskonzepte bei thyssenkrupp Steel. Das bringt gewaltige Vorteile mit sich: Geringere Kosten durch weniger Komplexität und geringeren Fügeaufwand sowie ein Gewichtseinsparpotenzial von 5,8 Kilogramm im Falle der Referenzstruktur.

Door-Ring

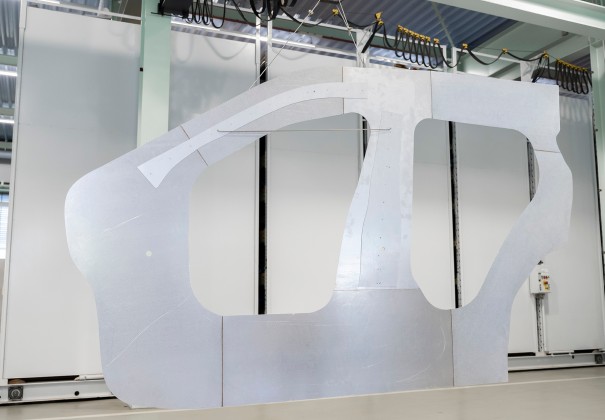

Herzstück des Konzepts ist eine Tailored-Blank-Platine, in die gezielt Warmumformgüten unterschiedlicher Festigkeiten integriert werden. So kommen die mit AS Pro beschichteten Werkstoffe MBW® 1200, 1500 und 1900 von thyssenkrupp Steel genau dort zum Einsatz, wo sie den größten Nutzen bringen: MBW® 1200 + AS Pro wird zum Beispiel sowohl im Schweller als auch im Fuß der B-Säule eingesetzt, da hier ein hoher Bedarf an Duktilität besteht. MBW® 1900 +AS Pro hingegen wird in der oberen sicherheitsrelevanten Zonen der B-Säule mit maximalem Deformationswiderstand verbaut.

Door-Ring ist Maßarbeit

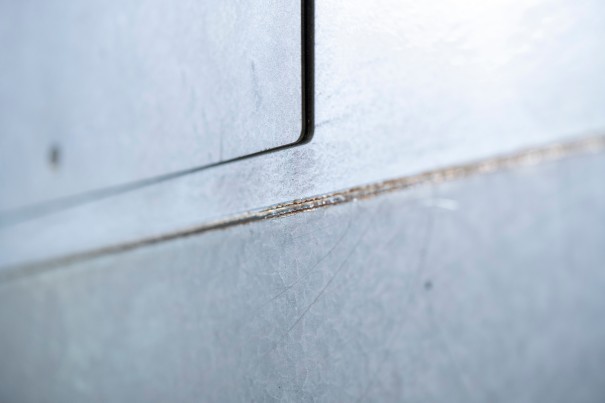

Doch das Konzept überzeugt nicht nur in der Theorie. Die Umsetzung verlangt enorme technologische Finesse. Besonders anspruchsvoll sind die hohen Materialdickensprünge – etwa von 1,8 Millimetern auf 1,0 Millimeter zum Beispiel im Bereich von A-Säule und Schweller. Sie beeinflussen das Abkühlverhalten beim Umformen und stellen gleichzeitig hohe Anforderungen an das Laserschweißen der Platine. Nur durch die enge Verzahnung von Konstruktion, Umformsimulation und Fügetechnik konnte die Herstellbarkeit des Door Rings im Projektverlauf abgesichert werden – und zwar ohne vorheriges Entschichten der mit Aluminium-Silizium beschichteten Platinen.

„Die Kombination unserer Materialgüten mit maßgeschneiderten Platinendesigns bringt Performance und Effizienz in Einklang“, so Thomas Böttcher. „Wir zeigen mit unserem Projekt, wie sich Werkstoff-, Fertigungs- und Prozesskompetenz synergetisch verbinden lassen.“ Dies gilt nicht nur für den Einsatz von Stählen für die Warmumformung. Auch mit Werkstoffen für die Kaltumformung wie Mehrphasen-Stähle mit hohen Festigkeitsklassen der Marke jetQ® lassen sich hocheffiziente Tailored-Blanks-Lösungen realisieren – je nachdem, was der jeweilige Hersteller bevorzugt. Für den nachhaltigen Automobilbau bietet thyssenkrupp Steel mit der Marke bluemint® Steel seinen Kunden zudem schon heute alle bewährten Stahlgüten in reduzierter CO2-Intensität an.

Kosteneffizienter Leichtbau

Door-Ring

Wie wichtig es für Werkstoffpartner und -experten ist, sich mit dem Thema zu beschäftigen, zeigt ein Blick auf die Autobauer: Schon heute setzen verschiedene namhafte Fahrzeughersteller auf integrierte Bauteile und verbauen statt separaten Komponenten großflächige Strukturbauteile in der Karosserie. Die Vorteile liegen auf der Hand: weniger Teile bedeuten weniger Schnittstellen, weniger Werkzeuge, weniger Prozesswerkstoffe, kürzere Taktzeiten – und letztlich geringere Fertigungskosten sowie einen reduzierten CO2-Footprint.

Zugleich lassen sich durch maßgeschneiderte, lokalisierte Materialeinsätze gezielt mechanische Eigenschaften optimieren – insbesondere im Leichtbau und bei der Crashsicherheit. In diesem Zusammenhang bietet der Door Ring nicht nur eine wirtschaftlich attraktive Lösung, sondern unterstützen auch neuartige Karosseriekonzepte – etwa Fahrzeugplattformen in Modulbauweise.

Starker Werkstoffpartner für die Automobilindustrie

Neben den produktionstechnischen Vorteilen punktet der vollintegrierte Door Ring durch seinen geringeren Werkstoffeinsatz im Vergleich zum Basiskonzept mit Materialeffizienz und reduziert damit den CO2-Fußabdruck des Automobils schon in der Produktionsphase. Wie genau diese aussehen, soll im weiteren Verlauf des Door-Ring-Kooperationsprojekts noch detailliert bilanziert werden. Dr. Thomas Böttcher: „Mit unseren InPart Solutions wie dem Door Ring unterstreichen wir unsere Rolle als wichtiger Werkstoffpartner und Berater der Automobilbranche: Durch Werkstoffe mit maximaler Performance, maßgeschneiderten Lösungen für moderne Fertigungsprozesse sowie den unbedingten Willen, die Transformation der Industrie mit innovativen Konzepten zu begleiten.“
